物理专线接入

前提条件

已提交工单获取接入点的地理位置。

步骤一申请物理专线接口并完成专线接入

登录高速通道管理控制台。
在左侧导航栏，单击物理专线连接 > 物理专线接口。
单击自主申请专线接入接口。
配置专线接口。本操作的配置如下：
- 专线名称：输入专线接口的名称。
- 接入点：选择一个离您本地数据中心最近的接入点，本操作选择ap-cn-zhangjiakou-xrt-A。
- 运营商：选择为您提供物理专线的运营商，本操作选择中国移动。
- 端口类型：选择物理专线的接入端口，本操作选择千兆电口。
- 带宽：根据您的业务需要输入物理专线的接入带宽，单位为Mbps，本操作输入2。
- 地理位置：输入您的的本地数据中心所在的地址。
- 冗余物理专线：如果您需要通过两条物理专线实现等价多路径路由（ECMP），您可以选择另一条物理专线与该物理专线形成冗余。
  本操作不选择冗余物理专线。
单击确定，返回物理专线接口页面，查看已申请的物理专线接口。
此时，物理专线接口的状态为申请中。
阿里云审核人员会对您的专线接口申请进行审核。一般情况下，第二个工作日就会完成审批。当专线状态变为审批通过时，单击支付接入费完成支付。
支付成功后，系统会自动为您分配端口和物理专线ID。
当系统完成端口分配，物理专线接口状态变为接入施工中，单击右侧的查看，即可看到专线施工的相关信息，例如机房位置、机柜位置和端口信息等。
将端口信息告知您的运营商。当运营商完成资源勘查后，会为您提供一份前往阿里接入点机房的人员名单及相关信息、前往阿里云机房的时间和物理专线专线ID。此时您需要向阿里云提交工单，告知阿里云售后人员运营商施工人员布线的信息。
阿里云售后人员会在第二个工作日为您的运营商完成入室预约。并把当天机房接待人员的联系方式给您。将信息告知运营商。运营商在阿里侧机房接入施工完毕后，阿里云售后会把专线状态变为等待确认。
运营商告知您此专线已竣工后，单击确认。
专线状态变为已开通时，表示完成专线接入。

步骤二创建边界路由器

专线接入后，您需要为其创建一个边界路由器作为VPC和本地数据中心的转发桥梁。

完成以下操作，创建边界路由器：

登录高速通道管理控制台。
在左侧导航栏，单击物理专线连接 > 边界路由器（VBR）。
单击创建边界路由器，本操作的边界路由器接口配置如下：
- 账号类型：选择同账号。
- 名称：输入边界路由器的名称。
- 物理专线：选择步骤一中创建的物理专线。
- VLAN ID：输入VLAN ID。本操作输入1678。
- 阿里云侧互联IP：VPC到本地数据中心的路由网关。本操作输入10.0.0.1。
- 客户侧互联IP：本地数据中心到VPC的路由网关。本操作输入10.0.0.2。
- 子网掩码：阿里云侧和客户侧IP地址的子网掩码，本操作输入255.255.255.0。
单击确定。

步骤三创建对等连接

在完成专线接入后，您还需要在专线关联的VBR和要互通的VPC之间建立对等连接。

完成以下操作，创建对等连接：

登录高速通道管理控制台。
在左侧导航栏，单击专有网络对等连接 > VBR上连。
单击创建对等连接。
配置对等连接。
本操作使用如下配置：
- 账号类型：选择同账号。
- 连接场景：选择专线接入。
- 创建路由器：选择同时创建两端。
  专线接入场景，对等连接的发起端必须是边界路由器。
- 地域：选择VBR的所属地域，本操作选择华北3 （张家口）。
- 接入点：选择物理专线的接入点。本操作选择ap-cn-zhangjiakou-xrt-A。
- 本端VBR ID：选择已创建的VBR，本操作选择VBR1。
- 对端地域：选择要连接的VPC的所属地域，本操作中选择华北3 （张家口）。
- 对端VPC ID：选择要连接的VPC，本操作选择VPC1。
- 带宽值：选择互通的带宽，本操作选择1Gb。
单击立即购买完成支付。
查看已创建的对等连接，当发起端和接收端状态为已激活时，表示连接建立成功。

步骤四配置VPC路由

建立对等连接后，首先您需要在VPC中添加到本地数据中心的路由条目。

完成以下操作，将VPC访问本地数据中心（10.0.0.0/24）的流量转发至VBR：

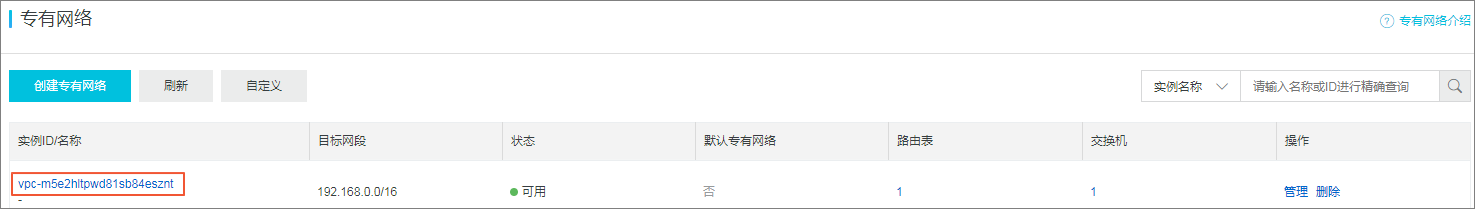

在专有网络列表页面，找到互通的VPC，然后单击VPC的ID。
在网络资源区域，单击路由表链接。
在路由表页面，单击VPC的路由表ID，然后单击添加路由条目。
根据以下信息配置路由条目，然后单击确定。
- 目标网段：本地数据中心的网段，本操作输入10.0.0.0/24。
- 下一跳类型：选择路由器接口(边界路由器方向)。
- 普通路由：选择物理专线关联的边界路由器。
